DC110V高頻UPS逆變器帶充電

本系列高頻UPS電源集逆變器、交流充電器于一體，經過精心設計和優化，能夠滿足不同領域和用電設備對UPS電源的高標準要求。無論是在家庭、商業還是工業環境中，都能提供穩定、可靠的正弦波交流電源，確保用電設備安全、高效運行。適用于電池額定電壓為DC12V，DC24V，DC36V，DC48V，DC60V，DC72V，DC96，DC110V，DC192V，DC220V，DC240V的逆變或充電或應急供電備電場合。

客戶服務中心：13684994423

•
•

一、型號說明

舉例：A3-1048

A3:高頻UPS系列；

1048：10指1KW；48指DC48V；

AC電壓220V/110V，機架式款/壁掛式款，需下單時備注；

二、產品介紹

產品概述

本系列高頻UPS電源集逆變器、交流充電器于一體，經過精心設計和優化，能夠滿足不同領域和用電設備對UPS電源的高標準要求。無論是在家庭、商業還是工業環境中，都能提供穩定、可靠的正弦波交流電源，確保用電設備安全、高效運行。適用于電池額定電壓為DC12V，DC24V，DC36V，DC48V，DC60V，DC72V，DC96，DC110V，DC192V，DC220V，DC240V的逆變或充電或應急供電備電場合。

應用領域

備電場合：需要對電池充電備電場合

應急供電：應急供備電場合

小型儲能：小型儲能備電場景

充電場合：可充當大功率充電器使用

車載備電：車載充電儲能備電場景

主要用途

家用電器：照明、空調、電視、冰箱、洗衣機等。

辦公設備：電腦、打印機、復印機等。

商業設備：收銀機、POS機、廣告顯示屏等。

電動工具：各種電動工具和機械設備。

電力系統：電網、電站控制設備等。

工業設備：生產線、機械設備等。

電信設備：通信基站、網絡設備等。

核心特性：

1. 高質量電源輸出

純正弦波輸出：確保波形優于市電，提供穩定的電力供應。

無雜波干擾：確保負載設備安全，避免因電源問題導致的損壞。

快速UPS轉換：UPS模式下，轉換時間小于5ms，保障用電連續性和穩定性。

2. 智能化管理和維護

智能DSP芯片控制：PCB集成模塊化設計，簡化維護流程。

降低維護成本：維護簡易，提高設備穩定性，減少維護次數和成本。

3. 直觀的用戶界面

LED和LCD顯示屏：實時顯示運行參數和狀態，操作便捷。

故障信息顯示：故障直接顯示，便于快速識別和解決問題。

4. 高效率能源轉換

高轉換效率：半載逆變環境下高達95%，市電環境下可達99%以上。

低空耗：空載模式下功耗極低，實現高效節能。

5. 多功能充電支持

市電或發電機充電：三階段式智能充電，兼容鉛酸、鋰電池、固態電池等多種電池類型。

6. 智能溫控系統

節能耐用風扇：調速高速風扇，延長設備壽命，保障產品穩定運行。

7. 強大的負載能力

逆變器性能：強大的負載驅動能力，只要不超過電源的峰值功率，可帶感性負載。

使用優勢：能夠應對各種負載需求，完全足功率設計，可以100%負載長時間運行。

8. 長壽命電路設計

隔離電路設計：DC-DC隔離，DC-AC隔離，確保產品的穩定性。

優質器件選型：采用優質電子材料，穩定性高，壽命長，正常使用壽命在十年以上。

9. 全面保護機制

多重保護功能：包括低壓、高壓、高溫、短路、過流、過載等保護，確保設備安全。

10. 抗干擾設計

超強的抗干擾能力，保證在復雜電磁環境下依然能夠穩定工作，輸出純凈的正弦波交流電。

11. 靈活的配置選項

可設置選擇：充電優先模式選擇，50HZ/60HZ可選，AC/DC用電優先模式可調，電池類型可選，充電電流可調，中英文可選，節能選擇等。

12. 高品質組件

優質電子配件：包括完全足功率變壓器、銅質接線端子、全銅品牌線材等，確保高效、安全和穩定的電力供應。

13. 電路設計全面、功能齊全

可以單市電開機，自帶市電鋰電激活功能。

產品功能介紹

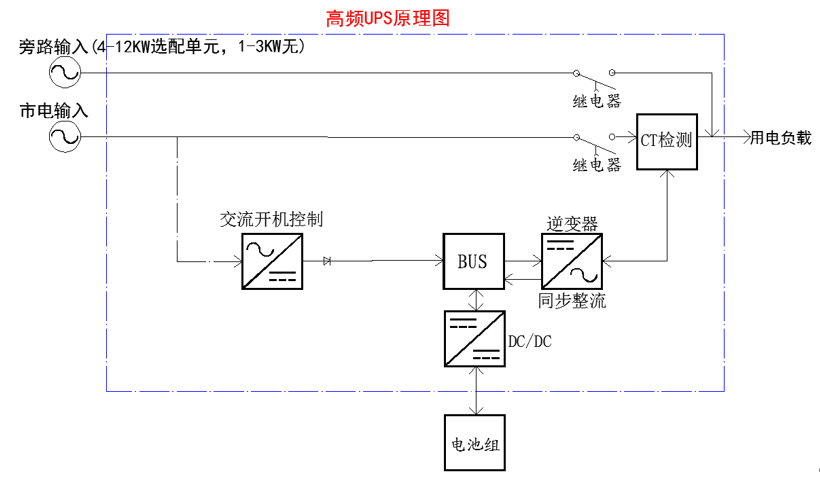

1:產品原理圖

2:產品原理說明

A、輸出：有市電，設置了交流主供（市電優先模式）

方式1：當市電正常時，市電直接輸出供電；

方式2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，此時由電池供電，確保負載持續工作；

方式3：當市電恢復正常后，系統自動切換至市電供電；

B、輸出：有市電，設置了直流主供（逆變優先模式）

方式1：當有市電OK時，只要電池有電可帶載，電源將逆變輸出；

方式2：當電池放電至不足，電源將自動切換至市電輸出；（電池低壓切換點可設置）

方式3：當檢測電池充足，將自動切換至電池逆變模式輸出。（電池恢復切換點可設置）

方式4：當市電故障、并且電池電壓過低，逆變器將關閉輸出。

如果此時市電轉為正常，UPS電源將自動開機實現市電輸出。

如果電池充至可帶載時，UPS電源將自動開機、逆變模式輸出。（電池重啟電壓點可設置）

C、旁路輸入說明：（1-3KW的無，4-12KW的為選配）

配有旁路輸入的，當市電輸入和逆變均故障時，電源將自動切換至旁路供電；

配有旁路輸入的，可以節省前端雙電源，市電輸入和旁路輸入充當雙電源使用；

旁路輸入時，不充電，直接旁路輸出；

3、智能充電功能說明：

A、可以給不同種類的電池充電；市電充電電流大小可調、可取消；

B、充電方式為智能充電：

情況I：當檢測到電池電壓較低時：恒流充電——恒壓充電（均充）——浮充（三段式）

情況II：當檢測到電池電壓較高時：恒流充電——浮充（兩段式）

優勢對比：

三、參數表

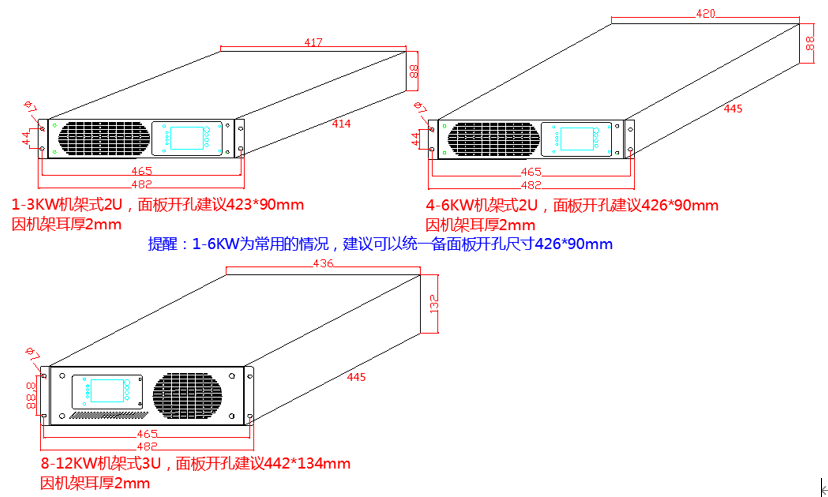

四、機架式款開孔尺寸
